粉塵涉爆安全生產風險監測預警
背景介紹

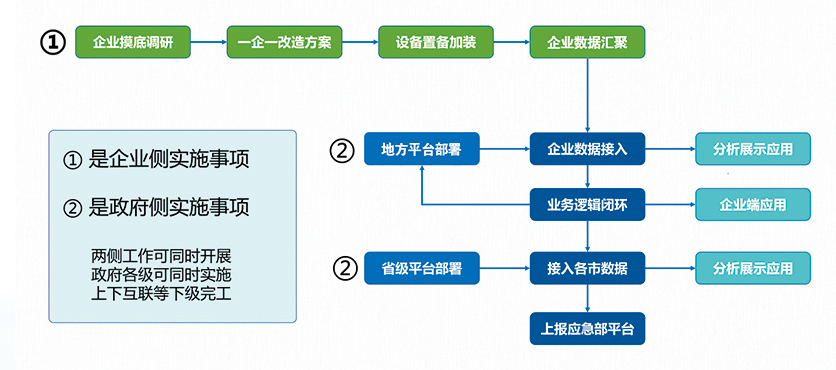

2023年4月20日應急管理部辦公廳下發<<關于加快推進工貿行業粉塵涉爆企業安全生產風險監測預警系統建設應用的通知>>應急廳函[2023]82號文件，要求各省、自治區、直轄市應急管理廳(局)，新疆生產建設兵團應急管理局按照《“十四五”智慧應急規劃》有關要求，加快推進工貿行業粉塵涉爆企業安全生產風險監測預警系統(以下簡稱監測預警系統)建設應用，有效防范化解重大安全風險，堅決遏制重特大事故發生。
系統介紹
智慧感知數據采集站是由河北圣楠環保科技有限公司精心設計的一款集配套傳感器及數據采集及無縫對接粉塵涉爆安全生產風險監測預警系統于一體的智慧裝置。
該采集站不依賴于原有控制系統及傳感器，適用范圍較廣，尤其是企業除塵系統電控線路不清、傳感器選型不當或缺失、控制系統數據交換功能不足等不利條件下的感知數據接入。
該采集站由“配套傳感器“+”數據采集終端“+“數據傳輸”組成，具備數據感知、處理和傳輸功能，能夠連接配套傳感器，并通過無線4G完成數據傳輸。新增的配套傳感器所采集數據與原除塵系統完全隔離，不影響原除塵器控制系統。
傳感器安裝點位
1、除塵系統啟停信號傳感器安裝
從電控柜啟動按鈕獲取除塵系統開關信號，通過繼電器感知啟停狀態。(表征除塵器是否處于運行狀態的點位，例如除塵系統控制柜開關按鈕、運行指示燈、風機電路電流表)。
2、除塵系統進出風口壓差安裝
通過安裝風壓差傳感器采集該數據，傳感器的兩個引壓口分別位于進、出風管道的直管段或除塵器過濾裝置兩側。選用壓差計，通過兩個引壓管連接至進、出風管道或箱體上適當位置，避免采用進風口壓力和出風口壓力相減的方式。
3、除塵器灰斗溫度安裝
用于監測易于產生粉塵累積位置的灰斗內溫度，采用熱電偶溫度傳感器，安裝于除塵器主體灰斗位置。
4、除塵器鎖氣卸灰故障信號安裝
鎖氣卸灰故障信號表征鎖氣卸灰是否連續工作，采用接近傳感器監測旋轉閥的轉動或雙插板閥周期性交替開閉。
